Referenzen – Gebäude- und Schwingungsisolierung
Schwingungen können Gebäude und Brücken extrem belasten und sogar einstürzen lassen. Dies wird meist durch seismische Stöße, Windbelastungen oder menschliche Schritte ausgelöst. Um Schwingungen zu reduzieren und für Entspannung zu sorgen, entwickeln wir spezielle Druck-, Zug- und HIFO-Federn für eine verlässliche Schwingungsisolierung.
- Ralf Jaenicke
- Vertriebsleiter
- Handlungsbevollmächtigter
- +49 2331 9656 25
- +49 2331 9656 24
- jaenicke@grueber.de
Die Stadt darf pulsieren.
Der Kinosaal nicht.
Das 1999 eröffnete IMAX-Kino in London ist mit 5.300 Tonnen ein architektonisches Schwergewicht und bietet die größte Leinwand Großbritanniens. Entworfen von Bryan Avery und mehrfach ausgezeichnet, steht das Kino mitten in einem Kreisverkehr, umgeben von mehrspurigen Straßen, Bahngleisen und der U-Bahn, was zu ständigen Vibrationen führt, die das Gebäude und das Kinoerlebnis beeinträchtigen.
Schwingungsisolation - für Gebäude
Schwingungen belasten Gebäude und Brücken extrem und können sie zum Einsturz bringen. Um Schwingungen zu reduzieren, entwickeln wir spezielle Druck-, Zug- und HIFO-Federn für eine verlässliche Schwingungsisolierung. Das IMAX Kino in London ist von ständigen Vibrationen durch umliegende Straßen und Bahngleise betroffen. GRUEBER hat spezielle Schraubendruckfedern entwickelt, die als Teil der GERB Schwingungstilger das Kino schwingungsfrei lagern.
Besonderheiten:
- Spezielle Schraubendruckfedern
- Zusammenarbeit mit Avery Associates Architects
- Teil der GERB Schwingungstilger
- Sicher und schwingungsfrei gelagertes Gebäude
Case Studies
Es darf gern swingen, aber nicht schwingen.

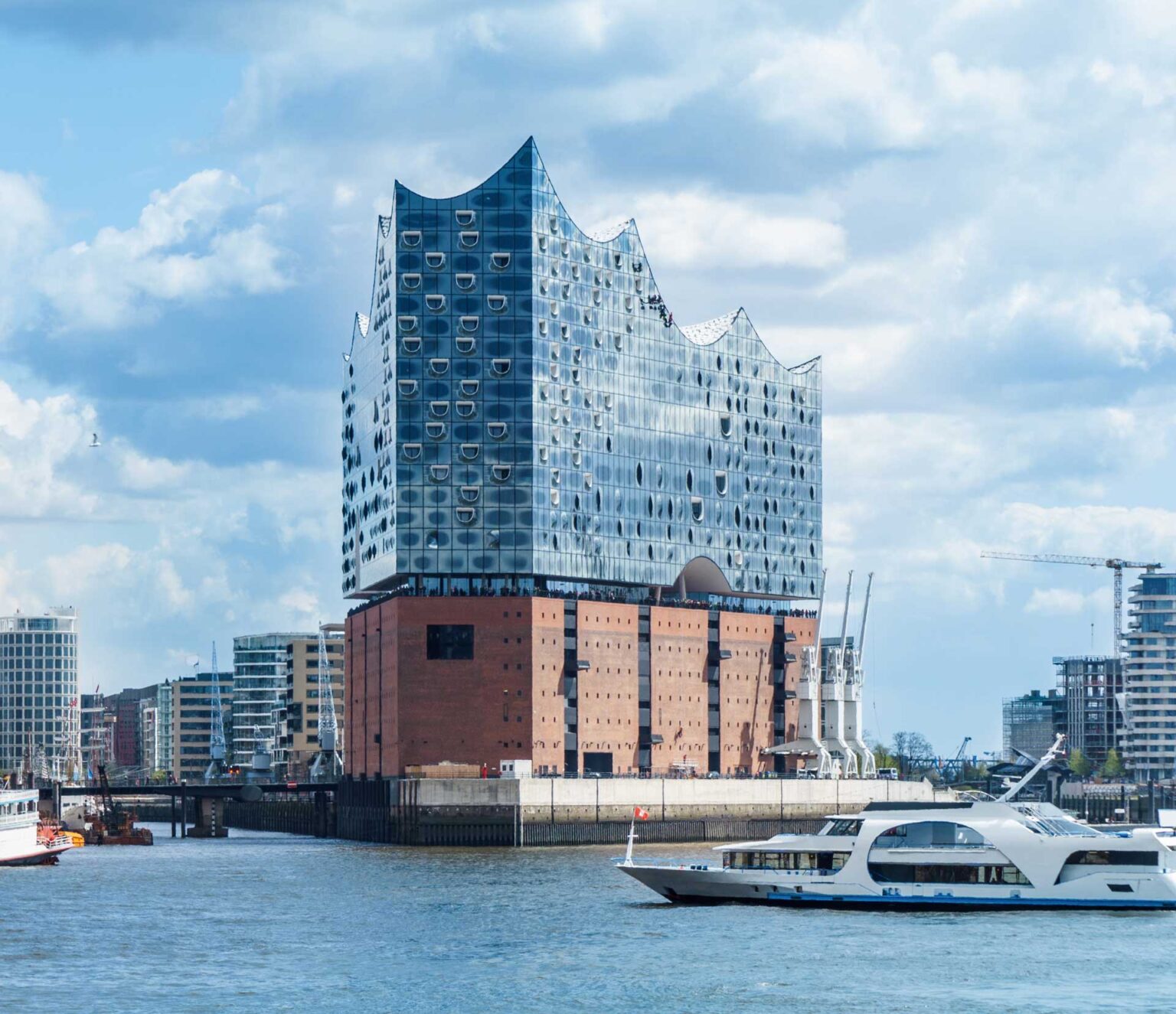

Die Elbphilharmonie (in Hamburg auch „Elphi“ genannt) ist im November 2016 fertiggestellt und im Januar 2017 eröffnet worden. Das Konzerthaus in Hamburg wurde mit dem Ziel geplant, ein neues Wahrzeichen der Stadt und ein „Kulturdenkmal für alle“ zu schaffen. Das 110 Meter hohe Gebäude im Stadtteil HafenCity liegt am Ufer der Norderelbe zwischen den Mündungen der Hafenbecken Sandtorhafen und Grasbrookhafen. Es wurde unter Einbeziehung der Hülle des ehemaligen Kaispeichers A von 1963 errichtet. Auf diesen Sockel wurde ein moderner Aufbau mit einer Glasfassade gesetzt, der an Segel, Wasserwellen oder einen Quarzkristall erinnert.
Das Konzept des Konzerthauses geht auf eine Idee des Hamburger Projektentwicklers Alexander Gérard zurück. Entwurf und Planung der Philharmonie stammen im Wesentlichen vom Architekturbüro Herzog & de Meuron. Das Gebäude wurde von Hochtief errichtet. Für unseren Partner GERB entwickelten wir Präzisionsfedern zur kompletten elastischen Aufhängung und Isolierung der 2 Konzertsäle zur Vermeidung von Schwingungsübertragungen aus dem Umfeld. Insbesondere Schwingungen von Schiffen und der naheliegenden U-Bahn dürfen nicht auf das Gebäude und vor allem nicht auf die Konzertsäle übertragen werden. Denn Swingen darf es hier, aber schwingen nicht.
Konzerthaus Elbphilharmonie, Hamburg
Elastische Lagerung von 2 Konzertsälen
(Raum-in-Raum-Lösungen)
GRUEBER
3000 Schraubendruckfedern mit einem Stabdurchmesser
von 36 mm sind in der Philharmonie verbaut.
Die Stadt darf pulsieren. Der Kinosaal nicht.
Mit einem Gewicht von 5.300 Tonnen ist das IMAX in London ein kleines Schwergewicht. Das 1999 eröffnete Kino bietet mit 20 x 26 m die größte Leinwand in Großbritannien. Das vom Architekten Bryan Avery geplante Gebäude wurde mit zahlreichen Preisen ausgezeichnet. Dazu gehören so renommierte Auszeichnungen wie ein Design Council Millennium Product Award in 1999 und der Civic Trust Award in 2000.
Die extrem verkehrsintensive Lage (das Kino steht mitten auf einem Kreisverkehr) rüttelt kontinuierlich an dem Gebäude. Dazu tragen die mehrspurigen Straßen rund ums Gebäude, die daneben verlaufenden Bahngleise, die U-Bahn, die nur 4 m unter dem Gebäude verläuft sowie die nahegelegene Waterloo Station und der Schiffsverkehr auf der Themse bei. Dass diese Schwingungen übertragen werden, ist weder im Sinne der Kinobesucher, noch im Sinne des Architekten oder des Statikers.
Gemeinsam mit dem Architektenteam von Avery Associates Architects sowie unserem Partner GERB entwickelte GRUEBER exakt auf die Anforderung abgestimmte Schraubendruckfedern. Diese sind Bestandteil der innovativen und bewährten GERB Schwingungstilger, auf denen das Gebäude sicher und schwingungsfrei lagert. Das Kinoerlebnis ist bei jedem Londonaufenthalt einen Besuch wert.
BFI IMAX Cinema London
Elastische und schwingungsfreie Lagerung des gesamten citynahen
Gebäudes mit Einflüssen von Straßen-, Zug- und U-Bahn-Verkehr.
GRUEBER Schraubendruckfedern
Abfedernde Masse: 5.300 Tonnen
> 650 Außenfedern mit ø 36 mm Stabdurchmesser
> 250 Innenfedern mit ø 17 mm Drahtdurchmesser
Der Bosco Verticale, auch bekannt als vertikaler Wald, wird als eines der innovativsten Hochhäuser der Welt betrachtet. Architekt Stefano Boeri plant nun weitere begrünte Hochhausprojekte in China. Die beiden Zwillingstürme im neuen Stadtteil Porta Nuova bieten mit ihren großzügigen Balkonen Platz für 900 Bäume und mehr als 20.000 Pflanzen. Diese grüne Architektur entspricht einer Waldfläche von 7.000 Quadratmetern, wobei die Bäume im Bosco Verticale bis zu neun Meter in die Höhe wachsen.
„Der vertikale Wald trägt zur Verbesserung des Mikroklimas in den Wohnungen und auf den Balkonen bei. Die Pflanzen erzeugen Feuchtigkeit, absorbieren Kohlendioxid sowie Staubpartikel und setzen Sauerstoff frei“, so Stefano Boeri, der Architekt der Zwillingstürme über den ökologischen Nutzen des Bosco Verticale.
